উল্লম্ব ইনস্টলেশন PGV502 ট্রান্সফরমার ক্যামেরা পজিশনিং সহ আঠালো পপিং মেশিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

মডেল নং।:

PGV502

চালিত প্রকার:

বৈদ্যুতিক

পয়েন্ট:

দৃষ্টি আঠালো বিতরণ মেশিন

কর্মক্ষেত্র:

400X600X100 মিমি

এবি ট্যাঙ্ক:

10L, 25L, 40L ঐচ্ছিক

গরম করার:

উপলব্ধ

শূন্যস্থান:

উপলব্ধ

স্ব-পরিষ্কার:

উপলব্ধ

ট্যাংক Stirrer:

উপলব্ধ

পরিবহন প্যাকেজ:

স্ট্যান্ডার্ড পলিউড কেস

স্পেসিফিকেশন:

700x700x100 মিমি

ট্রেডমার্ক:

D&H

উৎপত্তি:

চীনে তৈরি

Hs কোড:

8424899990

যোগানের ক্ষমতা:

10/মাস

যথার্থতা:

উচ্চ নির্ভুলতা

শর্ত:

নতুন

সাক্ষ্যদান:

RoHS, CE

গ্যারান্টি:

১২ মাস

স্বয়ংক্রিয় গ্রেড:

স্বয়ংক্রিয়

ইনস্টলেশন:

উল্লম্ব

কাস্টমাইজেশন:

উপলভ্য -- কাস্টমাইজড অনুরোধ

বিশেষভাবে তুলে ধরা:

উল্লম্ব আঠালো মেশিন

উল্লম্ব আঠালো পাত্রের মেশিন

পাত্রের আঠালো মেশিন

পণ্যের বর্ণনা

পিজিভি-৫০২ ভিজন গ্লু ডেলিভারি মেশিন

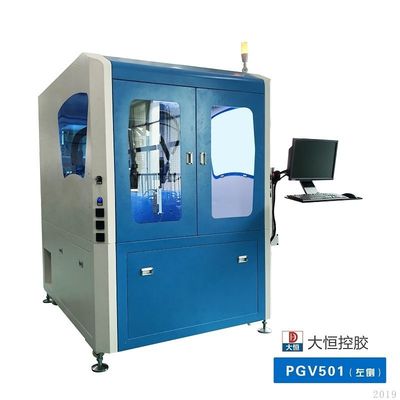

Transformers Glue Potting Machine with Camera Positioning

পিজিভি ভিশন গ্লু পটিং মেশিন হল ডাহেং অটোমেশন দ্বারা চালু করা সম্পূর্ণ স্বয়ংক্রিয় গ্লু পটিং মেশিন। এই মেশিনটি ইপোক্সি রজন, পলিউরেথেন,সিলিকন এবং অন্যান্য দ্বি-অঙ্গ উপাদান উপাদান মিশ্রণ এবং স্বয়ংক্রিয় perfusion জন্য.

অ্যাপ্লিকেশনঃ

Transformers Glue Potting Machine with Camera Positioning

এই যন্ত্রপাতিগুলির সঠিক অনুপাত এবং পরিমাণগত ধারাবাহিকতার বৈশিষ্ট্য রয়েছে, যা উৎপাদন গুণমান এবং আউটপুট উন্নত করতে পারে।এটি পারফিউশনের দক্ষতা বাড়াতে দ্বৈত তরল মিশ্রণ সরঞ্জাম দিয়ে সজ্জিত করা যেতে পারে ।এছাড়াও, এটি সমাবেশ লাইন, বেকিং পাথ এবং মাল্টি-স্টেশন ঘোরানো প্ল্যাটফর্মের মতো সহায়ক সরঞ্জাম দিয়ে সজ্জিত করা যেতে পারে।
PGV501 ভিজন সিস্টেম গ্লু পটিং মেশিন নিম্নলিখিত হিসাবে অসামান্য বৈশিষ্ট্য আছেঃ

আল্ট্রা-উচ্চ নির্ভুলতা ডাবল সিলিন্ডার প্লঞ্জার পাম্প, আঠালো স্থিতিশীল এবং ব্যবহার করা সহজ। Daheng কোর পেটেন্ট প্লঞ্জার পাম্প প্রযুক্তি, অনন্য, উদ্ভাবনী, ব্যবহারিক, উন্নত সঙ্গে;উচ্চ নির্ভুলতার সাথে তরল পরিমাপ অনুপাত নিয়ন্ত্রণের একটি নতুন প্রজন্ম, পরিবর্তনশীল, নিরবচ্ছিন্ন এবং দীর্ঘ জীবন উপলব্ধি করা হয়।
মেশিন স্বয়ংক্রিয়ভাবে আঠালো বিতরণ ফাংশন আছে, দুই উপাদান আঠালো মধ্যে 1:1 থেকে 10:1 মিলে যেতে পারে, স্বয়ংক্রিয়ভাবে মিলে যেতে পারে, স্বয়ংক্রিয় মিশ্রণ, স্বয়ংক্রিয় মিশ্রণ,মেশিনের স্বয়ংক্রিয় সমাপ্তি, ম্যানুয়াল মিলে যাওয়া প্রয়োজন হয় না, আঠালো বিতরণ একটি অনলাইন টাইপ, আঠালো পরিমাণ পূরণ করতে, কত আঠালো বিতরণ, ভাল আঠালো বিতরণ পণ্য অবিলম্বে হয় ।
উচ্চ-নির্ভুল সিসিডি ভিজ্যুয়াল ক্যাপচার এবং পজিশনিং, উচ্চ-নির্ভুলতা আমদানিকৃত সার্ভো স্ক্রু তিন সমন্বয়কারী রৈখিক ম্যানিপুলেটর মোবাইল ডিভাইস, উচ্চ-নির্ভুলতা পজিশনিং নিয়ন্ত্রণ, ± 0 নির্ভুলতা অর্জন করতে।03 মিমি
গতি নিয়ন্ত্রণ কার্ডঃ উচ্চ গতির বিন্দু এবং লাইন অঙ্কন এবং বিভিন্ন অনিয়মিত গতি নিয়ন্ত্রণ; শিক্ষার প্রোগ্রামিং গৃহীত হয় ।
বিভিন্ন সুই:আঠালো মিশ্রণ এবং সমানভাবে বিতরণ.
অ্যালার্ম ফাংশনঃ A এবং B এর ড্রামসগুলি নিম্ন অবস্থানের অ্যালার্ম এবং ইন্ডাকশন ডিভাইসগুলির সাথে সজ্জিত
ভ্যাকুয়াম খাওয়ানোঃ উভয় ব্যারেল A এবং ব্যারেল B স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম খাওয়ানো করতে পারেন, যা বায়ু বুদবুদ নির্মূল করতে সহায়ক
ডায়াফ্রাগম পাম্প খাওয়ানোঃ A, B ড্রাম স্বয়ংক্রিয়ভাবে ডায়াফ্রাগম পাম্প খাওয়ানো করতে পারেন
স্বয়ংক্রিয়ভাবে পরিষ্কার করাঃ AB আঠালো মিশ্রিত অংশটি স্বয়ংক্রিয়ভাবে গ্যাস এবং তরল দিয়ে পরিষ্কার করা হয় ।
অ্যান্টি-কুরিং পদ্ধতি, মেশিন কাজ সময় মাঝে মাঝে বন্ধ দ্বারা সৃষ্ট আঠালো কুরিং প্রতিরোধ, আঠালো কুরিং সময় অনুযায়ী আঠালো ব্যবধান সময় সেট করতে পারেন,মেশিন ব্লক করতে কারণ.

সরঞ্জাম প্রবর্তন

১. সামগ্রিক প্রযুক্তিগত পরামিতিঃ

আঠালো মিশ্রণের অনুপাত	100ঃ১০০-১০ঃ১০ ঐচ্ছিক
কর্মক্ষেত্র	৬০০ ((এক্স)৬০০ ((Y) ১০০ মিমি ((Z)(কার্যকরঃ ৪০০ মিমি(এক্স))
কাজের পথ	ডট, লাইন, আর্ক, বৃত্ত
অবস্থান নির্ধারণের পদ্ধতি	সিসিডি ভিজ্যুয়াল ক্যাপচার পজিশনিং
দৃষ্টি ব্যবস্থা	ভিজ্যুয়াল ক্যাপচার এবং পজিশনিং সিস্টেম সফটওয়্যার
মোটর	সার্ভো মোটর (জাপান), লিড স্ক্রু + স্লাইডার (তাইওয়ান ব্র্যান্ড)
উৎপাদন লাইন ফাংশন	উৎপাদন লাইনের ঐচ্ছিক মিলন ফাংশন (গ্রাহকদের পণ্য অনুযায়ী কাস্টমাইজড উৎপাদন লাইন)
গতি	৫০০ মিমি/সেকেন্ড(স্থানচ্যুতির গতি)১-১২ মিলি/s(একক পাম্প আঠালো হার)
সঠিকতা	±0.03 মিমি (পুনরাবৃত্তি)±2%(পাত্র)±2%(মিশ্রণ)
আঠালো স্রাব	স্বয়ংক্রিয় উৎপত্তি/স্থির পয়েন্ট আঠালো স্রাব
নিরাপত্তা	সামনের দরজা/নিরাপত্তা গ্রিড
প্রোগ্রাম মেমরি	৯৯ পিসি
ইনপুট বায়ু চাপ	0.5এমপিএ-০।৭ এমপিএ
সান্দ্রতা	50 পিসি ~ পেস্ট
অপারেশন মোড	ম্যানুয়াল/অটোমেটিক
অনুপাত	পিএলসি/ প্লঞ্জার পাম্প/গিয়ার পাম্প/স্ক্রু পাম্প
প্রবাহ	ডিজিটাল ইনপুট
শিক্ষার মোড	প্রোগ্রামিং শিক্ষা
স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা	পিসি, টাচ স্ক্রিন (প্রোগ্রাম প্রোগ্রামিং, পরিবর্তন, সঞ্চয়স্থান ইত্যাদি বাস্তবায়ন)
আঠালো নিয়ন্ত্রণ ব্যবস্থা	AB আঠালো শোষণ ভালভ, AB আঠালো স্বাধীন অপারেশন উপলব্ধি
মিশ্রণ মোড	গতিশীল এবং স্ট্যাটিক ঐচ্ছিক, তাত্ক্ষণিক মিশ্রণ, সুবিধাজনক পরিষ্কার
ট্যাংক	স্টেইনলেস স্টীল৪০ লিটার),(২৫ লিটার),(১০ লিটার) ঐচ্ছিক
পাওয়ার সাপ্লাই	220V/50Hz/1.5kW ((হিটার ছাড়া)
মাত্রা	১৯০০ মিমি × ১৬৫০ মিমি × ২১০০ মিমি
লাইন বডি উচ্চতা	৮৫০-৯৫০কাস্টমাইজ করা যায়)
লাইন বডি প্রস্থ	সর্বোচ্চ ৫৫০ মিমি (ভিজন ৪০০ মিমি)কাস্টমাইজ করা যায়)
কনভেয়র লাইনের দেহ	বেল্ট/ডাবল চেইন/রোলার
লাইন বডি লোড	উৎপাদন অনুযায়ী
অবস্থান নির্ধারণ	ক্ল্যাম্পিং অবস্থান
ব্লকিং সিলিন্ডার	3 পিসি (ডিফল্ট)

2সরঞ্জামের চিত্রচিত্রের বর্ণনা

কন্ট্রোল সিস্টেমের নির্দেশাবলী অনুযায়ী, ডেলিভারি মেশিন মিশ্রণ সিস্টেমে আঠালো বিতরণ এবং প্রেরণ সম্পন্ন করে এবং সিসিডি ভিজ্যুয়াল ক্যাপচার কমান্ড দেয়।তিন অক্ষের ম্যানিপুলেটর মিশ্রণ সিস্টেমের অংশ বহন করে, এবং পরিমাণগত অবস্থান একই সময়ে সঞ্চালিত হয়। সরঞ্জাম মিশ্রণ অংশ স্বয়ংক্রিয় পরিষ্কার ফাংশন দিয়ে সজ্জিত করা হয়।

4মেশিনের কাঠামো এবং প্রধান উপাদানগুলির ভূমিকাঃ
PGV501 প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিতঃভিজ্যুয়াল পজিশনিং সিস্টেম, মেশিন ফ্রেম, স্টোরেজ ট্যাঙ্ক, প্রোপোসিং সিস্টেম, মিশ্রণ সিস্টেম (ডাবল তরল ভালভ), পরিষ্কারের সিস্টেম, সমন্বয় রৈখিক ম্যানিপুলেটর, কন্ট্রোল লাইন শরীর,নিয়ন্ত্রণ ব্যবস্থা ইত্যাদি

4.১ ভিজ্যুয়াল পজিশনিং সিস্টেমঃসিসিডি ভিজ্যুয়াল ব্যবহার করে অবস্থান নির্ধারণ করা হয়, এবং তিনটি সমন্বয়কারী রৈখিক রোবট বাহু সফটওয়্যার দ্বারা অবস্থান নির্ধারণের জন্য কমান্ড পাঠানোর জন্য প্রক্রিয়াজাত করা হয়।

4.2মেশিন ফ্রেমঃ পুরো সরঞ্জামটির জন্য সমর্থন এবং রেফারেন্স সরবরাহ করতে শীট ধাতব ldালাই ফ্রেম কাঠামো গ্রহণ করুন।
4.3 ট্যাংকঃ ট্যাঙ্কটি অস্থিরতা সংশোধনকারী, ভ্যাকুয়াম শোষণ ফাংশন, ভ্যাকুয়াম অপসারণ ফাংশন, উচ্চ/নিম্ন তরল স্তর সেন্সর দিয়ে সজ্জিত এবং ট্যাঙ্কের নীচে একটি কাট-অফ বল ভালভ রয়েছে।ধ্রুবক তাপমাত্রা গরম, তাপমাত্রা সেন্সর, ফিল্টারিং এবং অন্যান্য সহায়ক ডিভাইস। প্রধান বৈশিষ্ট্য নিম্নরূপঃ
1) স্টেইনলেস স্টীল প্লেট ভ্যাকুয়াম চাপ ট্যাংক ট্যাঙ্কে ভ্যাকুয়াম নেগেটিভ চাপ সহ্য করতে পারে।
2)ট্যাংকগুলিতে বৈদ্যুতিক অস্থিরকারী রয়েছে, তাই মিশ্রণ A / B আঠালো precipitation এবং স্তরায়ন প্রতিরোধ করতে পারে, এবং ট্যাংক মধ্যে আঠালো তাপমাত্রা আরো অভিন্ন করতে;
3) আঠালো ট্যাঙ্কের স্তর সেন্সরঃ যখন আঠালো সেট স্তরের চেয়ে কম হয়, এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম করবে এবং আঠালো যোগ করার জন্য মনে করিয়ে দেবে;
4) ট্যাঙ্কগুলি বিকল্পভাবে ভ্যাকুয়াম ডিফোমিং ফাংশন দিয়ে সজ্জিত করা যেতে পারে (ডিফোমিং সময় টাচ স্ক্রিন দ্বারা সেট করা যেতে পারে), যা স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম নেতিবাচক চাপের মাধ্যমে আঠালো খাওয়ানো যেতে পারে,এবং সংশ্লিষ্ট ভালভ স্বয়ংক্রিয়ভাবে আঠালো খাওয়ানোর আগে বন্ধ হবে, এবং সংশ্লিষ্ট ভালভ স্বয়ংক্রিয়ভাবে খুলবে/গ্লু খাওয়ানোর পরে চাপ কমিয়ে দেবে;
5) ট্যাংক চাপ ত্রাণ বল ভালভ দিয়ে সজ্জিত করা হয়, এবং ট্যাংক নীচে ব্যাকফ্লো ইন্টারফেস এবং প্রতিরোধের সঙ্গে সংরক্ষিত হয় বল ভালভ বন্ধ করতে;
6) সময়মত আঠালো যোগ করার জন্য আঠালো ট্যাংকটি ম্যানুয়াল ফিডিং পোর্টের জন্য সংরক্ষিত;
7) ধ্রুবক তাপমাত্রা উত্তাপের জন্য আঠালো ট্যাংক ব্যবহার করা যেতে পারে;

4.4 মিশ্রণ ব্যবস্থা
পিজিভি 501 অনুপাত সিস্টেমের মূল উপাদানটি উচ্চ নির্ভুলতা গিয়ার মিটারিং পাম্প। গিয়ার মিটারিং পাম্পের উপস্থিতি এবং নীতি চিত্রটিতে দেখানো হয়েছে।

এর নিম্নলিখিত বৈশিষ্ট্য রয়েছেঃ
1) উচ্চ অনুপাত নির্ভুলতার সাথে ভলিউমেট্রিক পরিমাপ সিস্টেম (± 2%), মাঝারি এবং নিম্ন সান্দ্রতা দুটি উপাদান অনুপাতের জন্য উপযুক্ত;
2) ক্রমাগত আঠালো স্রাব উপলব্ধি করা যেতে পারে, এবং আঠালো পরিমাণ 1g / সেকেন্ড থেকে 16g / সেকেন্ডে একটি বিস্তৃত পরিসীমা রূপান্তর করা যেতে পারে;
3) স্থিতিশীল অপারেশন, রক্ষণাবেক্ষণ মুক্ত, দীর্ঘ সেবা জীবন;
৪) বিভিন্ন মিটারিং পাম্পের নির্বাচন এবং সংমিশ্রণের মাধ্যমে ১ঃ১-১০ঃ১ এর পরিবর্তনশীল অনুপাতের প্রয়োজনীয়তা অর্জন করা যায়;

4.4 মিশ্রণ সিস্টেম (দ্বৈত তরল ভালভ)
PGV501 সরঞ্জাম মিশ্রণ সিস্টেমের মূল অংশটি হল ডাবল তরল ভালভ।AB আঠালো মিটিং অংশ (ডাবল তরল ভালভ) এ মিটারিং পাম্প দ্বারা স্থানান্তরিত হয় এবং ডাবল তরল ভালভের নীচে মিশ্রণ পাইপে মিশ্রিত হয়. অনলাইন মিশ্রণ পদ্ধতি মিশ্রণের জন্য প্রস্তুত। ডাবল তরল ভালভের প্রধান বৈশিষ্ট্যগুলি নিম্নরূপঃ
1) মিশ্রণ মোটর মিশ্রণ টিউব ডাবল পাতা ভালভ মাধ্যমে আঠালো থেকে ড্রাইভ, তারপর নিজেদের প্লাস্টিক মাথা নিচে স্তর, এইভাবে সমানভাবে মিশ্রিত আঠালো, এই প্রক্রিয়া সম্পূর্ণরূপে সিল করা হয়,এবং ডাবল পাতা ভালভ/মিক্সিং টিউব আঠালো দিয়ে ভরা হয়, বায়ু বুদবুদ ছাড়া, মিশ্রণ প্রক্রিয়া দ্বৈত পাতা সুইচ ভালভ সিলিন্ডার আঠালো বন্ধ ফিরে স্তন্যপান করতে, যখন আঠালো আঠালো dripping হয় না বন্ধ;
২) মিশ্রন মোটরের সর্বাধিক গতি ৩০০০ RPM (নিয়ন্ত্রিত) পৌঁছতে পারে, যা সম্পূর্ণরূপে সমানভাবে মিশ্রিত হতে পারে;
3) স্বয়ংক্রিয় সনাক্তকরণ ফাংশন সঙ্গে stirring মোটর;

4.5 পরিষ্কার ব্যবস্থা
স্বয়ংক্রিয় পরিষ্কার, গ্যাস এবং তরল স্বয়ংক্রিয় পরিষ্কার সঙ্গে AB আঠালো মিশ্র অংশ

4.6 তিন কোঅর্ডিনেট লিনিয়ার ম্যানিপুলেটর
তিন সমন্বয়কারী রৈখিক যান্ত্রিক বাহু servo মোটর দ্বারা চালিত হয়, যা রাবার মাথা সঠিক অবস্থান নিয়ন্ত্রণ উপলব্ধি করতে পারেন।রাবার মাথার গতিপথ সহজেই সামঞ্জস্য করা যায়.

প্রধান পরামিতিগুলি নিম্নরূপঃ
মেশিন ভ্রমণ :600*600*100, (z-অক্ষটি ম্যানুয়ালি 100 এ সামঞ্জস্য করা যেতে পারে)
দৃষ্টিশক্তি 600 (Y) *400 (Y)
গতিঃ এক্স, ওয়াই0-500 মিমি /, জেড-অক্ষ 0-100 মিমি /
পুনরাবৃত্তি নির্ভুলতাঃ ±0.03 মিমি (সমষ্টিগত সহনশীলতা অনুমোদিত নয়)
4.7 কনভার্টার লাইন (কাস্টমাইজযোগ্য)
ফ্রিকোয়েন্সি রূপান্তরকারী conveying মোটর নিয়ন্ত্রণ গ্রহণ করা হয়, গতি 10-300mm/s নিয়ন্ত্রিত করা যেতে পারে, বেল্ট / ডবল গতির চেইন / রোলার ট্রান্সমিশন গৃহীত হয়, সামনে,মাঝের এবং পিছনের ব্লকিং সিলিন্ডার ডিফল্টরূপে কনফিগার করা হয়, clamping / jacking অবস্থান ডিফল্টরূপে গৃহীত হয়, অবস্থান সঠিক, নিয়মিত লাইন শরীরের প্রস্থ 150-550mm হয়।

4.7 নিয়ন্ত্রণ ব্যবস্থা
পিএলসি, টাচ স্ক্রিন কন্ট্রোল, এবং শিক্ষা এবং প্রোগ্রামিং সিস্টেমের কনফিগারেশন, কন্ট্রোল সিস্টেমের নিম্নলিখিত বৈশিষ্ট্য রয়েছেঃ
1) আঠালো আউটপুট মোটর গতি দ্বারা নিয়ন্ত্রিত হয় আঠালো প্রয়োজনীয় পরিমাণ পৌঁছানোর জন্য, এবং আঠালো আউটপুট গতি ইচ্ছা অনুযায়ী নিয়ন্ত্রিত করা যেতে পারে;
২) সামঞ্জস্যযোগ্য সিঙ্ক্রোনিক আঠালো রিলিজ, যাতে A/B আঠালো একই সময়ে আঠালো ভালভ থেকে প্রবাহিত হয় এবং আরও ভাল মিশ্রণ প্রভাব অর্জন করা যায়;
3) ডিভাইসটি অ্যান্টি-জেল টাইমার, ভ্যাকুয়াম ডিফোমিং, অ্যান্টি-কুরিং সময় এবং ডিফোমিং সময় দিয়ে সজ্জিত, যা সেট করা যায়।
4) বিভিন্ন প্রযুক্তিগত প্রয়োজনীয়তা পূরণের জন্য কনফিগারযোগ্য একক এবং অবিচ্ছিন্ন আঠালো নিষ্কাশন ফাংশন;
5) পুরো নিয়ন্ত্রণ প্যানাসনিক পিএলসি দ্বারা নিয়ন্ত্রিত হয়, Kunlun Tongtai টাচ স্ক্রিন নিয়ন্ত্রণ ডিভাইস ফাংশন, সংরক্ষিত যোগাযোগ ইন্টারফেস,সরঞ্জাম চলমান অবস্থা এবং সেটিং পরামিতি তৃতীয় পক্ষের সরঞ্জাম দ্বারা ধরা যেতে পারে;
৬) কর্মচারীদের ভুল অপারেশন থেকে রোধ করার জন্য নিরাপত্তা ইন্টারলক প্রোগ্রাম কনফিগার করা হয়।

4.8 ডিসপেনসিং ডোজেল
পণ্যের বিভিন্ন স্পেসিফিকেশন অনুযায়ী কাস্টমাইজ করা যাবে আঠালো nozzles

5,PGV501 কনফিগারেশন তালিকা

শ্রেণী	সম্পূর্ণ স্বয়ংক্রিয় আঠালো পপিং মেশিন		ব্র্যান্ড
শ্রেণী	বিন্যাস	পরিমাণ	ব্র্যান্ড
ফ্রেম	বর্গাকার ইস্পাত পাইপ/ধাতব প্লেট	১ সেট	চীনে তৈরি
নিয়ন্ত্রণ ব্যবস্থা	পিএলসি	১ সেট	প্যানাসনিক
	ভিজ্যুয়াল সফটওয়্যার সিস্টেম + আঠালো নিয়ন্ত্রণ সফটওয়্যার সিস্টেম (((সিসিডি পজিশনিং, আঠালো অনুপাত, আঠালো স্রাব, রানিং ট্র্যাক এবং অবস্থান গতি সামঞ্জস্যযোগ্য এবং নিয়ন্ত্রণযোগ্য)	১ সেট	ডি এন্ড এইচ
	এইচএমআই টাচ স্ক্রিন	১ পিসি	এমসিজিএস
	পিসি হিউম্যান-কম্পিউটার ইন্টারফেস	১ সেট	চীনে তৈরি
	মোশন কন্ট্রোল কার্ড	১ সেট	জেএসটিআর
	সেন্সর	৬ পিসি	চীনে তৈরি
	ড্রাইভার	৫ পিসি	Mitsubishi/রাইজার
মোবাইল প্ল্যাটফর্ম	গাইড রেল	৩ সেট	হিউইন
	স্ক্রু রড	৩ সেট	টিবিআই
	সার্ভো মোটর	২টি সেট	মিটসুবিশি
আঠালো সরবরাহ ব্যবস্থা	স্টেইনলেস স্টীল ড্রাম (উপাদান SUS304)	২ পিসি	ডি এন্ড এইচ
	উচ্চ নির্ভুলতা গিয়ার পাম্প (পাম্প কোর এর গ্যারান্টিযুক্ত সেবা সময় 1 বছর)	১ সেট	চীনে তৈরি
	ডাবল ফ্লুইড ফ্লো ডায়নামিক মিশ্রণ (দ্বৈত তরল ভালভ সহ)	১ সেট	ডি এন্ড এইচ
	B আঠালো প্রবাহ প্রদর্শন	১ সেট	ডি এন্ড এইচ
	Y টাইপ ফিল্টার	১ সেট	ডি এন্ড এইচ
স্বয়ং-পরিচ্ছন্নতার ডিভাইস	স্বয়ংক্রিয় দ্রাবক পরিষ্কারের ডিভাইস	১ সেট	ডি এন্ড এইচ
কনভেয়র লাইন	পরিবর্তনশীল ফ্রিকোয়েন্সির মোটর	১ সেট	চীনে তৈরি
	এয়ার সিলিন্ডার	১ সেট	চীনে তৈরি
	ডাবল স্পিড চেইন/বেল্ট/রোলার	১ সেট	চীনে তৈরি

6. মেশিনের আনুষাঙ্গিক

পয়েন্ট	আনুষাঙ্গিকের নাম এবং মডেল নম্বর	পরিমাণ	মন্তব্য
1	ডাবল তরল ভালভ সিলিং উপাদান	৩ সেট	এনআরবি / ফোর ফ্লুরিন গ্রাফাইট উপাদান সহ ডাবল তরল ভালভ পরিধানের অংশগুলি যা অ্যান্টি-জারা এবং পরিধান প্রতিরোধী; যা সাধারণত আঠালো বৈশিষ্ট্য অনুসারে প্রতিস্থাপিত হয়।
2	ডায়নামিক মিক্সার পাইপ MR13-12	১০ পিসি	ব্যবহারযোগ্য
3	সরঞ্জাম	১ সেট	স্ট্যান্ডার্ড
4	ব্যবহারকারীর নির্দেশিকা	১ পিসি	স্ট্যান্ডার্ড

7: রক্ষণাবেক্ষণ সেবা

1. বিক্রেতা এক বছরের ওয়ারেন্টি সময় প্রদান এবং ওয়ারেন্টি সময় বিনামূল্যে রক্ষণাবেক্ষণ সেবা সমর্থন. সফ্টওয়্যার আপগ্রেড সেবা দীর্ঘ জীবনকাল জন্য প্রদান করা হয়.
2. যদি মেশিনের অংশগুলি কৃত্রিম নয় এমন কারণগুলির কারণে ওয়ারেন্টির মধ্যে ভেঙে যায়, আমরা আপনাকে বিনামূল্যে অংশ প্রতিস্থাপন পাঠাব, ক্রেতা চালানের জন্য অর্থ প্রদান করবেন।ডাবল তরল ভালভ তার খরচ মূল্যে ক্রয় করা উচিত.
3.যদি মেশিনের যন্ত্রাংশ গ্যারান্টি অতিক্রম করে ভেঙে যায়, তবে অংশগুলি প্রতিস্থাপন ক্রেতা দ্বারা বহন করা উচিত।
